฿10,093.46

aMG 4-20mA to WiFi Data Logger

Notice: โปรด Sign In หรือ Sign Up ก่อนกดปุ่มลงทะเบียนจองสิทธิ์ทดลองฟรี!

ปัญหาที่พบหากไม่ใช้ aMG 4-20mA to WiFi Data Logger

  1. ค่าใช้จ่ายสูงเพราะต้องมีกำลังคนในการเดินสายไฟ
  2. หากมีการติดตั้ง Wireless จะต้องใช้ SCADA หรือการติดตั้ง Server จะต้องใช้ Wonderware ก็เป็นการเพิ่มต้นทุนเช่นกัน รวมไปถึงการใช้วิธีการอื่นๆ เช่น PLC + IO + 485 converter
  3. การรับ-ส่งข้อมูลไม่เป็นแบบ real-time และไม่ส่งเข้า Database server ขององค์กรโดยตรง

ทำไม aMG 4-20mA จึงสามารถช่วยแก้ปัญหาได้ในครั้งเดียวจบ

  1. ส่งตรงข้อมูลผ่าน Wi-Fi ไปยัง Database server ขององค์กร ได้เร็วสูงสุดทุก 1 วินาที
  2. รองรับทุก Sensor ที่ต่อกับ 4-20mA
  3. มีความปลอดภัยสูงและสามารถนำข้อมูลไปวิเคราะห์ได้ในหลายรูปแบบ
    ผ่านการแสดงผลบน Dashboard เช่น ตารางแสดงผลหรือกราฟ
  4. สามารถทำระบบแจ้งเตือนได้เพื่อการดำเนินงานที่มีประสิทธิภาพหรือพบปัญหาได้อย่างรวดเร็วและลดเวลาในการเก็บข้อมูล on-site
  5. ลดค่าใช้จ่ายและเวลาในการติดตั้งโดยไม่ต้องเดินสายไฟ
  6. ประหยัดต้นทุนและสะดวกต่อการใช้งานจริง เนื่องจากรองรับ Free Open source software เช่น Google Sheet, MySQL, MariaDB, Php, และ Node.js เป็นต้น
  7. ใช้ Hardware น้อยที่สุด โดยสามารถใช้ร่วมกับอุปกรณ์ที่จัดหาได้ทั่วไป เช่น WiFi router และ 3G, 4G WiFi router

ผู้ใช้งานแบบใดเหมาะกับ aMG 4-20mA

  1. ไม่เป็นปัญหาสำหรับผู้ที่ไม่มีความรู้พื้นฐานทางด้าน IT เนื่องจากสามารถใช้ Google Sheet หรือ cloud SQL server อื่น ๆ ได้ โดยสามารถเริ่มทดสอบการส่งข้อมูลและรู้ผลได้ภายใน 30 นาที
  2. สำหรับผู้ที่มีความรู้พื้นฐานทางด้าน IT สามารถ set up Database server ได้ด้วยตนเอง เนื่องจากเป็น RESTful API web-services และรองรับ Free Open source software โดยการใช้เวลา set up server ไปถึงการเริ่มทดสอบการส่งข้อมูลและสามารถรู้ผลได้ภายใน 1 วัน
  3. เอมเมจินไม่มีบริการติดตั้งอุปกรณ์ให้ แต่เราสามารถแนะนำ System Integrator ให้กับลูกค้าที่ไม่มีพื้นฐานทางด้าน Google Sheet หรือ cloud SQL server อื่น ๆ รวมถึงไม่สามารถ set up server ด้วยตนเองได้

หลักการทำงาน aMG 4-20mA to WiFi Data Logger

  1. ติดตั้ง aMG 4-20mA บริเวณที่มีสัญญาณ WiFi โดย 1 อุปกรณ์สามารถอ่านค่า 4-20mA ได้ 4 ช่อง ใช้ Power Supply 9-24VDC
  2. ตัวอุปกรณ์เป็น Data Logger เก็บข้อมูลในตัวอุปกรณ์เองได้นานถึง 7 ปี
  3. ส่งข้อมูลผ่านสัญญาณ WiFi เข้า Database server ขององค์กร ได้ทุกรูปแบบของการ set up server เนื่องจากใช้ Protocal มาตรฐาน แบบ RESTful API อีกทั้งยังมีการเข้ารหัสเพื่อความปลอดภัยในการส่งข้อมูล
  4. เข้าสู่ Config Mode ผ่านสัญญาณ WiFi เพื่อตั้งค่าการใช้งานต่างๆ เช่น ตั้งค่าความถี่เวลาในการส่งข้อมูลของตัวอุปกรณ์ ก่อนเข้าสู่ Running Mode
  5. หลังข้อมูลเข้าสู่ Database server ทางองค์กรสามารถทำ Dashboard ได้ด้วยตนเองหรือ ใช้ Google Sheet, cloud SQL server หรือ Microsoft Excel แสดงผลและแจ้งเตือนได้

คุณสมบัติสำคัญของ aMG 4-20mA to WiFi Data Logger

  1. รองรับ RESTful API web-service และสามารถตั้งค่าการเข้ารหัส AES encrypted JSON data
  2. Free server setup source code เช่น Php + MySQL and Node.js + SQLite
  3. ติดตั้งได้ง่ายผ่าน web application เหมือนการติดตั้ง WiFi ทั่วไป
  4. Circular buffer mechanism เพื่อมั่นใจว่ามีการรับข้อมูลที่ถูกต้อง
  5. Heartbeat service เพื่อการตรวจเช็คว่าอุปกรณ์ยังคงทำงานอยู่ตลอดเวลา
  6. Real-time clock ที่แม่นยำสำหรับการบันทึกเวลาเมื่อได้รับข้อมูล
  7. มีการ Upgrade firmware สำหรับ features ใหม่ในอนาคต
  8. Online real-time test server สำหรับการทดสอบการติดตั้งทำให้สามารถทดสอบระบบพร้อมใช้ได้อย่างรวดเร็ว

Screenshots Firmware version r3s.21.02c

  1. การ Log in
    1. เปิดเครื่อง (เสียบสาย Power supply) 60 วินาทีแรก อุปกรณ์จะเข้าโหมดตั้งค่าโดยอัตโนมัติ
    2. ผู้ดูแลระบบสามารถ Log-in เข้าอุปกรณ์ผ่าน Web browser เพื่อตั้งค่าการใช้งานด้วย Username และ Password ที่กำหนด
    3. รองรับการใช้ PC, Notebook หรือโทรศัพท์มือถือ

  1. การตั้งค่า WiFi Access Point
    1. ใช้หน้านี้เพื่อกำหนดค่า SSID, Password และ การจ่าย IP ของ WiFi Access Point ที่ต้องการเชื่อมต่อเพื่อส่งข้อมูล 4-20mA ไป Database Server
      Static IP (Fixed IP)
      Dynamic IP (WiFi AP เป็นตัวกำหนด)
    2. ทั้งนี้ขึ้นอยู่กับนโยบายด้าน IT ของผู้ใช้งานแต่ละองค์กร

  1. ตั้งค่าการบันทึกข้อมูลและ RESTful API
    1. สามารถตั้งค่าความถี่ในการอ่านข้อมูล 4-20 mA (สูงสุดทุก 1 วินาทีต่อ 1 ช่อง)
    2. ตั้งค่า RESTful API เช่น URL, secret key, ชื่อ Database table ที่ต้องการเก็บข้อมูล และการเข้ารหัสข้อมูล เป็นต้น

  1. ตั้งค่าการอ่าน 4-20 mA

    สามารถกำหนดค่าต่าง ๆ ได้ดังนี้

    1. ชื่อและหน่วยของการวัด 4-20 mA แต่ละช่อง
    2. กำหนดจุด 2 จุด เป็นตัวอย่างแสดงความสัมพันธ์ของการแปลงค่า 4-20 mA เป็นค่าทางกายภาพ เช่น 4 mA = -50 deg C และ 20 mA = 50 deg C
    3. ระบบจะคำนวณสมการเชิงเส้น (Linear transformation equation) ที่ใช้แปลงค่า 4-20 mA เป็นค่าทางกายภาพให้อัตโนมัติ

  2. การ Upgrade Firmware
    1. มีการ Upgrade software เพื่อแก้ปัญหาระบบ หรือรองรับ Features ใหม่ ๆ

  1. File download
    1. Download ข้อมูลต่าง ๆ ดังนี้
      1. การตั้งค่าระบบเพื่อเก็บเป็นข้อมูลสำรอง
      2. ข้อมูล 4-20 mA ที่บันทึกในตัวอุปกรณ์

  1. แสดงข้อมูลแบบ Real-time
    1. สามารถมอนิเตอร์ค่า 4-20 mA ที่อ่านได้และค่าทางกายภาพที่แปลงได้แบบ real-time เพื่อประโยชน์ในการติดตั้ง การทดสอบ และการ Calibrate

  1. การจัดการผู้ใช้
    1. สามารถเพิ่ม ลบ บริหารจัดการผู้ใช้ และการกำหนดสิทธิการเข้าถึงข้อมูลได้ในหน้านี้

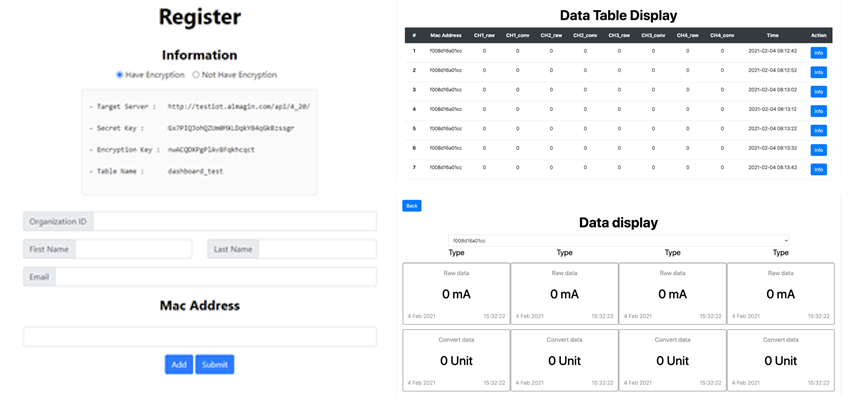

  1. Server สำหรับทดสอบการบันทึกข้อมูล
    http://testiot.aimagin.com/register/
    1. เอมเมจินจัดให้มีหน้า Web ทดสอบ ที่มีทั้ง Database และ RESTful API ไว้ให้
    2. ระบบนี้จะช่วยให้ผู้ใช้สามารถทดสอบได้ง่ายและรวดเร็วว่าอุปกรณ์ส่งข้อมูลมาหรือไม่
    3. ประโยชน์สำคัญของหน้า Web นี้ เพื่อให้ผู้ใช้รู้ว่าอุปกรณ์ทำงานถูกต้องอยู่หรือไม่ และการที่ไม่ได้รับข้อมูลจะเป็นเรื่องของการ Config Network หรือ Server ของผู้ใช้เองหรือไม่
